在高速、高密度电子设计中，PCB的层数与工艺精度直接影响产品性能与上市周期。当您的设计需要12层三阶HDI、最小线宽/线距1.8/1.8mil、4-16层任意盲埋孔结构，以及±8%严格阻抗控制时，常规PCB厂商往往难以同时满足成本与交期的挑战。
行业痛点：为何精密HDI打样如此棘手？
许多工程师在产品验证阶段面临以下困境：
工艺瓶颈：1.8/1.8mil的线宽线距对蚀刻与电镀均匀性要求极高，低端产线良率不足60%。
结构复杂：三阶HDI需要多次压合与激光钻孔，常规厂商无法保证4-16层任意层间盲埋孔的垂直导通可靠性。
阻抗失控：在高速信号传输中，阻抗偏差超过±8%会导致信号反射、时序错乱，而传统厂家往往只能承诺±10%。
交期僵化：打样周期普遍在10-15个工作日，紧急项目被迫妥协设计。
鼎纪电子：精密HDI打样的突破性方案
我们专注于高难度HDI板快速打样，采用全自动进口激光钻机与LDI曝光设备，实现以下核心能力：
1. 极限精度制造
最小线宽/线距：1.8/1.8mil（±0.5mil公差），适用于BGA封装、0.4mm pitch IC。
盲埋孔能力：支持4-16层任意阶HDI，激光孔径最小3mil，深径比≥1:1，一次钻孔成功率＞95%。
2. 全流程阻抗控制
基于仿真软件+切片测试，针对FR4、罗杰斯、高速材料提供±5%阻抗容差。
支持50Ω、90Ω（差分）、100Ω（以太网）等常见及定制阻抗。

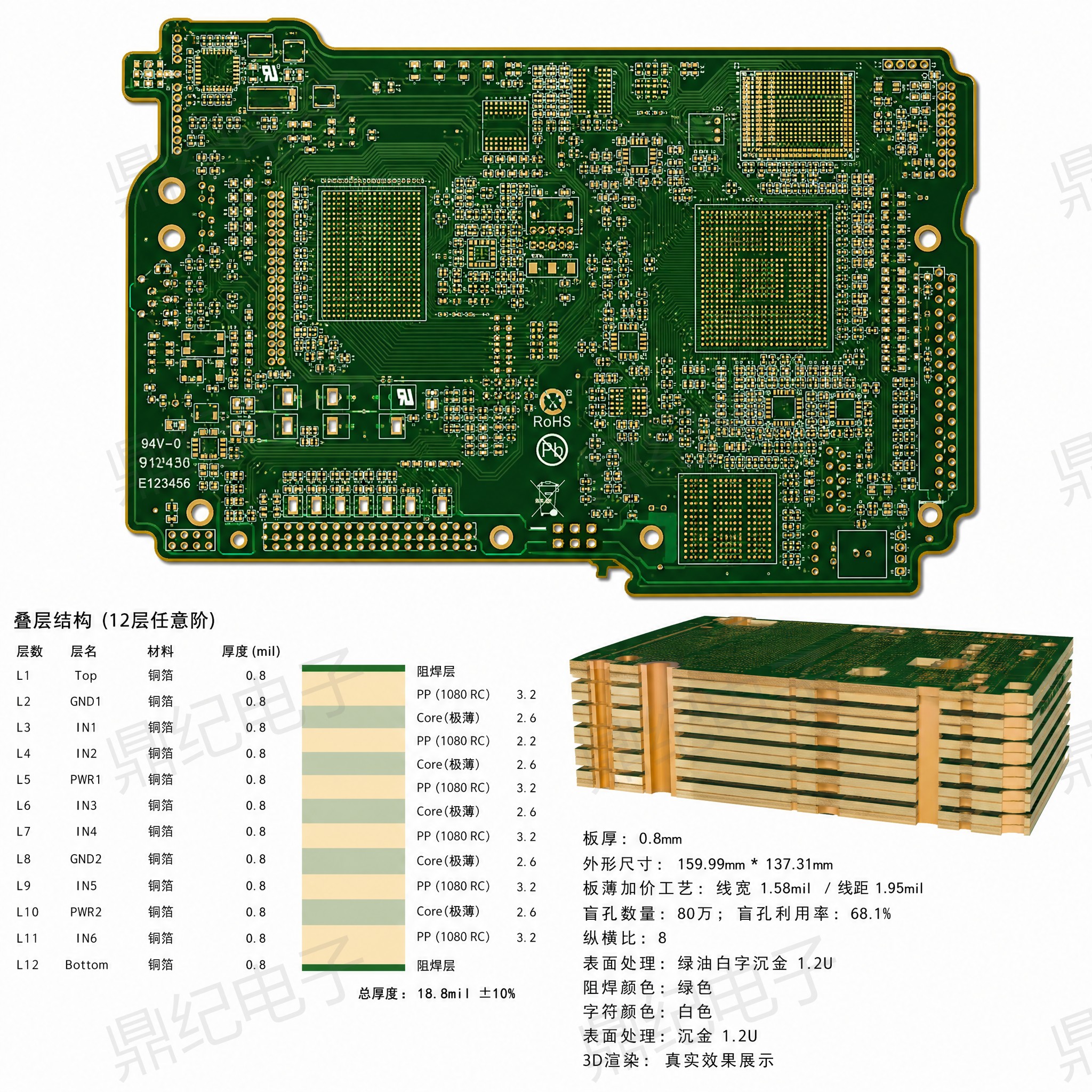

3. 三阶HDI结构示例（12层板）
| 层别 | 功能 | 工艺说明 |
|---|---|---|
| L1-L2 | 表层盲孔 | 激光钻孔，填孔电镀 |
| L2-L3 | 内层埋孔 | 机械钻孔，树脂塞孔 |
| L3-L4 | 二阶盲孔 | 压合后激光钻孔 |
| … | … | … |
| L12 | 底层 | 整板镀金/OSP |
信任背书：认证与案例
案例：某5G基站项目，12层三阶HDI板，线宽2mil，阻抗公差±8%，交付周期7天，一次测试通过率98%。
立即获取您的专属打样报价
行动号召：开启您的精密打样
如果您正被复杂的HDI结构、严格的阻抗要求或紧迫的交期所困扰，请联系我们。提供Gerber文件即可在24小时内获得初步可行性评估与报价。
免费DFM审核：提前发现设计中的工艺风险点。
加急服务：8-12层HDI打样最快8天交付。
技术对接：资深工程师一对一优化叠层与阻抗方案。
鼎纪电子 —— 让精密HDI打样不再成为您创新的瓶颈。
